一、產(chǎn)品簡(jiǎn)介
聚合物水泥基自流平砂漿是由聚合物膠粉、高性能水泥、超塑化劑、保水劑、消泡劑、高強(qiáng)骨料及改性組份復(fù)合而成，加水?dāng)嚢杈鶆蚝髢A倒于基層表面，就會(huì)與基體形成一個(gè)整體，具高流動(dòng)性、高平整度，低收縮、不開裂，抗沖擊、高耐磨、施工便捷、硬化迅速、短時(shí)間內(nèi)即可投入使用等特點(diǎn)，是一種理想的精找平及地面裝飾、防水材料。
自流平地面材料通常是作為不同裝飾地板(如地毯、PVC地板、環(huán)氧地坪、聚氨脂地坪、木地板等)的墊層，是整個(gè)地面找平層系統(tǒng)的一部分，可用于大面積、對(duì)平整度有嚴(yán)格要求的地面施工，如使用要求較高的工業(yè)廠房、超市、倉(cāng)庫(kù)、展廳、停車場(chǎng)、圖書館、機(jī)場(chǎng)、車站等公用、民用大廳地面找平、地面翻新修補(bǔ)及地面防水。使用聚合物水泥基自流平砂漿，可大大加快施工速度，降低勞動(dòng)強(qiáng)度、提高使用效果。
本產(chǎn)品的本色為灰色，觀感細(xì)膩，裝飾效果樸實(shí)自然；可在工廠預(yù)先加入耐堿、耐候的無(wú)機(jī)顏料改變成品的顏色，如：紅色、黃色、綠色、藍(lán)色、棕色等。
二、技術(shù)特點(diǎn)
1.高流動(dòng)性能，可自流平。
2.穩(wěn)定性好，凝結(jié)前不發(fā)生分層離析、泌水現(xiàn)象。
3.早強(qiáng)、高強(qiáng)，后期強(qiáng)度不倒縮。
4.粘結(jié)強(qiáng)度高、韌性好，耐久性高。
5.體積穩(wěn)定，低收縮，抗裂、防水、防潮。
6.操作簡(jiǎn)便、施工快捷，在短時(shí)間內(nèi)可以進(jìn)行大面積無(wú)縫施工。
7.綠色環(huán)保、無(wú)毒無(wú)害、無(wú)污染、無(wú)放射性，對(duì)人體無(wú)害。
三、適應(yīng)范圍
? 新基面找平：混凝土、水泥砂漿地面。
? 舊基面修復(fù)：已磨損起砂、舊瓷磚、水磨石、木地板、鋼板等地面找平。
? 需找平層基面：環(huán)氧地坪、聚氨脂地坪、PVC卷材、片材、木板、復(fù)合地板、竹制地板、合成革地板、地毯等。如：
1)大型超市、食品廠、藥品廠、精密電子廠(無(wú)塵地坪、硬化地坪、抗靜電地坪、耐酸堿地坪、耐磨地坪) 、機(jī)器人軌道地坪等。
2)飛機(jī)場(chǎng)、停車場(chǎng)地、車站、碼頭、廣場(chǎng)、公園等。
3)溜冰廠、網(wǎng)球場(chǎng)地、幼兒園、等運(yùn)動(dòng)場(chǎng)地。
4)展覽中心、現(xiàn)代化醫(yī)院、家庭裝飾等。
四、技術(shù)指標(biāo)
|
測(cè)試項(xiàng)目 |
技術(shù)指標(biāo) |
|
ZLP-1 |
ZLP-2 |
|
流動(dòng)度 /mm |
初始流動(dòng)度 |
≥ 130 |
|
20 分鐘流動(dòng)度 |
≥ 130 |
|
凝結(jié)時(shí)間 |
初凝（ min ） |
60 ～ 90 |
|
終凝（ min ） |
90 ～ 120 |
|
拉伸粘結(jié)強(qiáng)度∕ MPa |
≥ 1.0 |
≥ 1.5 |
|
耐磨性 ∕ g |
≤ 0.50 |
|
尺寸變化率 ∕％ |
－ 0.10 ～ +0.10 |
|
抗沖擊性 |
無(wú)開裂或脫離底板 |
|
24h 抗壓強(qiáng)度∕ MPa |
≥ 6.0 |
≥ 12.0 |
|
24h 抗折強(qiáng)度∕ MPa |
≥ 2.0 |
≥ 3.5 |
|
28d 抗壓強(qiáng)度∕ MPa |
≥ 20 |
≥ 35 |
|
28d 抗折強(qiáng)度∕ MPa |
≥ 6 |
≥ 10 |
五、施工方法
1.設(shè)備與工具準(zhǔn)備
低轉(zhuǎn)速攪拌器(約300轉(zhuǎn)/分) 、地面打磨機(jī)、空氣壓縮機(jī)、真空吸塵器、電動(dòng)切割機(jī)、水平儀、地面拉拔強(qiáng)度檢查儀、流動(dòng)度測(cè)試儀、漆刷或滾筒、盛水桶、專用釘鞋、放氣滾筒、膠桶、齒形抹子、高筒雨鞋、釘子鞋等。
2.基層 處理
1)基層必須干凈、堅(jiān)實(shí)、平整、可承重，無(wú)油污、疏松物等；基層抗壓強(qiáng)度必須在20MPa以上，基層的表面拉撥強(qiáng)度至少是1.5MPa。
2）如果原有基層砼地面強(qiáng)度太低、表面有浮漿或起砂嚴(yán)重， 則須打磨，直至露出堅(jiān)實(shí)的表面。 基層砼強(qiáng)度太低將無(wú)法保證自流平材料和基層砼之間的粘接，會(huì)造成自流平地面起殼或開裂，因此打磨工序必須細(xì)致到位。如果平整度不好，要把高差大的地方盡量打磨平整。
3）清理打磨的水泥漿粉塵和廢棄物，首先用掃帚清掃一遍， 再用吸塵器吸塵并用水清洗 。 如果基面上有油漬，可使用化學(xué)清洗劑處理，然后用干凈的水沖洗。注意：清理工作一定要很細(xì)致，不然會(huì)影響以后涂刷界面劑、水泥自流平的施工速度和成品效果。清理干凈的基層砼地面應(yīng)是一塵不染的。
4）若基層有滲漏，須事先進(jìn)行防水處理。 基層表面的裂縫要剔鑿成 “V” 型槽，并用自流平砂漿修補(bǔ)平整。凹坑、孔洞均也須用自流平砂漿修補(bǔ)平整。
3. 涂刷界面劑
基面上必須刷上界面劑以 提高了自流平與基層的粘結(jié)能力，防止自流平出現(xiàn)空洞和針眼， 避免新拌自流平砂漿水分滲透到基層中導(dǎo)致早期干裂 。如果天熱干燥或基面多孔吸水性很強(qiáng)，則應(yīng)在刷涂 1-3 小時(shí)之前用干凈水沖洗讓基面充分潤(rùn)濕。刷界面劑之前應(yīng)確保基面無(wú)明水。用漆刷或滾筒將自流平界面劑涂于混凝土基面上，涂刷二次，采用十字交叉法施工，第一層干燥后方可涂第二層。等最后一遍界面劑干后才能澆注自流平材料。
4.配料
1）小面積或分格施工時(shí)，可用小型電動(dòng)攪拌器在水桶中進(jìn)行攪拌，每攪拌一次用完一整包；大面積施工時(shí)，可用專用攪拌機(jī)攪拌，用砂漿泵送的方法施工。
2）配合比：25公斤粉料加入5.5升清水，不能隨意增加水量。將稱量好的水置于干凈的攪拌桶內(nèi)，開動(dòng)電動(dòng)攪拌器，徐徐加入整包自流平材料，持續(xù)均勻地?cái)嚢?分鐘左右，至形成均勻無(wú)結(jié)塊漿體為止。靜置3-5分鐘后，再攪拌1分鐘，并檢查漿體的流動(dòng)性能，合格即可使用，攪拌時(shí)間不可過(guò)長(zhǎng)，以免混入過(guò)多空氣。
3）拌好的漿料應(yīng)在30分鐘內(nèi)用完，漿體供應(yīng)要及時(shí)，保證整個(gè)作業(yè)面的連續(xù)性。
5.澆注
1）施工環(huán)境：工作區(qū)域允許稍許通風(fēng)，但是門窗應(yīng)封閉，以避免在施工時(shí)和施工后產(chǎn)生氣流。澆注前必須確?；嫔蠠o(wú)存水。在施工時(shí)和施工后一周內(nèi)室內(nèi)和地面溫度應(yīng)高于10℃。
2)自流平砂漿施工前，需要根據(jù)作業(yè)面寬度及現(xiàn)場(chǎng)條件設(shè)置施工縫。水泥自流平施工作業(yè)面寬度一般不要超過(guò)6～8米。如果過(guò)寬，應(yīng)分格進(jìn)行施工， 以保證一次性連續(xù)澆注完整個(gè)區(qū)域。安裝分格條前應(yīng)放線定位，取走分格條后應(yīng)注意保護(hù)好已硬化的邊界，避免新的自流平流到已硬化的表面。不慎流過(guò)界的自流平可在硬化前用批刀修整，硬化后只能打磨機(jī)進(jìn)行修理。

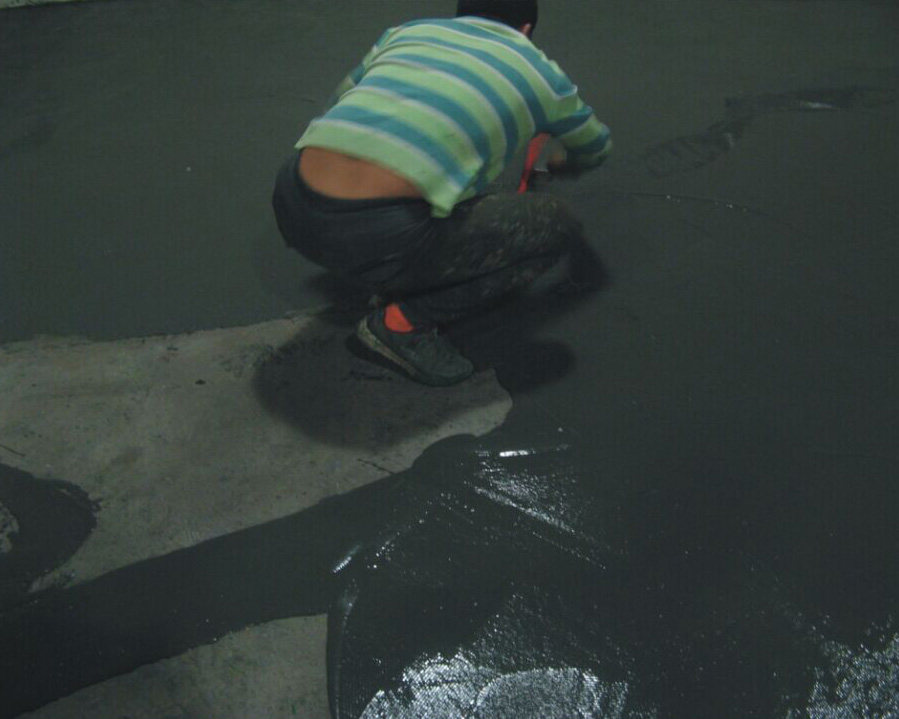

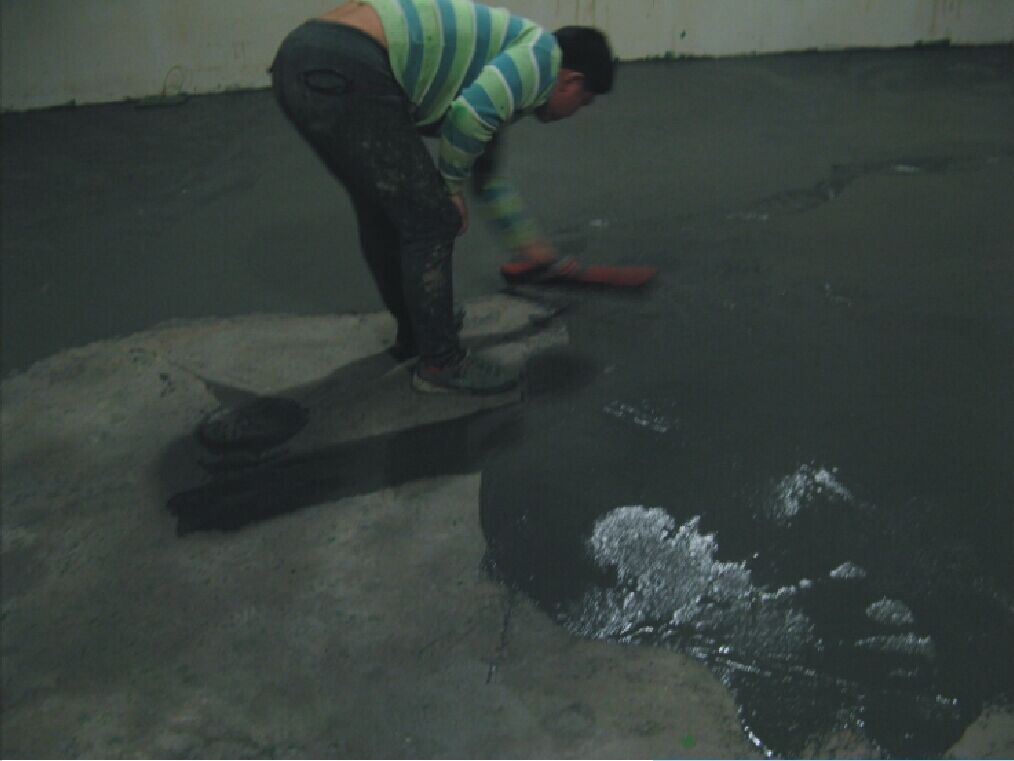

3）將攪拌好的自流平砂漿倒于基面上，均勻的鋪開，用專用齒口刮板（齒高決定厚度）刮平，然后用狼牙棒往復(fù)滾動(dòng)以利排氣和消除接茬，待其自平，一次涂抹須達(dá)到所需厚度，表面凝結(jié)后，不可再涂抹。
4）澆注的條狀自流平材料應(yīng)達(dá)到設(shè)計(jì)厚度。如果自流平施工厚度設(shè)計(jì)小于3mm，則需要使用專用齒口刮板加以控制。
5）穿釘鞋迅速用狼牙棒滾軋澆注過(guò)的自流平地面以排出攪拌時(shí)帶入的空氣，避免氣泡、麻面及條與條之間的接口高差。
6）用過(guò)的工具和設(shè)備應(yīng)及時(shí)用水清洗。
6.養(yǎng)護(hù)
通常不需要養(yǎng)護(hù)，但如果環(huán)境溫度很高、太陽(yáng)直射、空氣干燥等情況則需進(jìn)行養(yǎng)護(hù)，將塑料膜罩在剛硬化的自流平表面上養(yǎng)護(hù)兩天。
7.伸縮縫處理
由于自流平材料為剛性材料，須留伸縮縫，如果基層伸縮縫被自流平堵死時(shí)必須剔開。在自流平地面施工結(jié)束24小時(shí)后，可以用切割機(jī)在基層混凝土結(jié)構(gòu)的伸縮縫處切出3mm的伸縮縫，將切割好的伸縮縫清理干凈，用彈性密封膠密封填充。
8.其它事項(xiàng)
在水泥自流平施工過(guò)程中，很容易污染施工現(xiàn)場(chǎng)周邊的墻面，最好粘貼5—7cm寬的美紋紙?jiān)谔吣_板上，在地坪施工完后，用刀片將多余的美紋紙去除。
本品是水泥基的材料，其表面的耐灰塵及液體污染的能力和其他水泥基材料相類似，在有較高潔凈要求的環(huán)境中，推薦采用適當(dāng)?shù)谋砻嫣幚砗偷孛姹Ｗo(hù)?？稍谧粤髌矫鎸油耆袒?，在表面噴涂表面封閉劑來(lái)保護(hù)地面，并增加表面色彩的艷麗性及耐久度。
六、材料用量參考表
|
基層
平整度 |
流平厚度（ mm ） |
材料用量 kg/m 2 |
配比參考（水料比） |
流平遍數(shù) |
|
微差基面 |
2 |
3 |
0.22 ～ 0.25 |
1 |
|
一般基面 |
3 |
4.5 |
0.18 ～ 0.22 |
1 |
|
標(biāo)準(zhǔn)全空間，一體流平 |
6 |
9 |
0.25 ～ 0.30 |
1-2 |
|
界面劑 |
1 |
0.2-0.3kg/m 2 ( 一遍 ) |
— |
1 |
合物水泥基自流平砂漿
